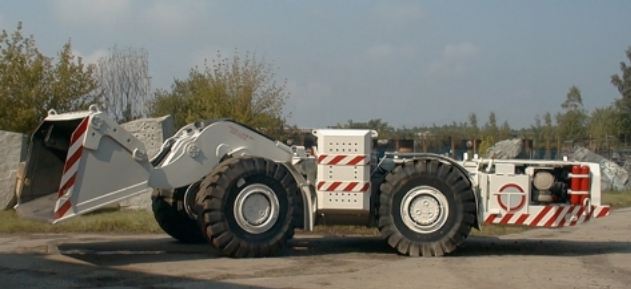

Колесный погрузчик LKP-0805 А
Шарнирно-колесный шахтный погрузчик типа LKP-0805 А предназначен для погрузки и транспортировки добычи в подземных шахтах металических руд и минеральных сырье. Машина может работать в выроботках с продольным наклоном 130 и поперечным наклоном 80. Машина имеет конструкцию защиты оператора перед обвалом скал, в полном диапазоне отвечающую нормам по горному делу (для динамической нагрузки энергией 60 кДж).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Длина: | |
| - ковш подпертый на грунте | 9 930 мм
|
| - ковш в транспортном положении | 9 550 мм |
| Ширина | |
| - максимальная | 3 140 мм |
| - по шинам | 2 735 мм |
| - по ковше | 3 010 мм |
| Высота (шины 23,5x25) | 2 050 мм |
| Эксплуатационная масса | 22 300 кг |
| Распределение эксплуат. массы (без нагрузки): | |
| - передний мост | 9 800 кг |
| - задний мост | 9 800 кг |
| Распределение эксплуат. массы (с номинальной нагрузкой): | |
| - передний мост | 22 800 кг |
| - задний мост | 7 500 кг |
| Номинальная емкость ковша | 3,5 м |
| Номинальная грузоподъемность ковша | 80 кН |
| Отрывающая сила на крае ковша | 137,4 kN |
| Макс. высота разгрузки ковша для угла высыпы 45 | 1 350 мм |
| Дальность разгрузки для угла высыпа 45 | 1 630 мм |
| Глубина отрыва грунта | 630 мм |
| Максимальный угол разгрузки ковша | 45 |
| Способность преодолевания наклонов | 97% |
| Сила тяги | 203,8 kN |
| Угол наклона заднего моста | ±11 |
| Угол наезда погрузчика | 13 |
| Угол поворота | 42 |
| Просвет | 300 мм |
| Внутренний радиус поворота | 3 300 мм |
| Внешний радиус поворота | 6 800 мм |
КОМПЛЕКТАЦИЯ
| Двигатель внутреннего сгорания | Deutz BF6M 1013 |
| Сосательная система-фильтр воздуха | STG 12-0184 (Donaldson) |
| Выхлопная система |
катализатор DC10 DFQ + глушитель DC10SAM (DCL) |
| Гидродинамическая передача | C-5000 (CLARK) |
| Коробка передач | R-28000 (CLARK) |
| Приводные мосты: | |
| - передний | 474-13-0000 (FON Radomsko) |
| - задний | 475-14-0000 (FON Radomsko) |
| Шины -безкамерные | 23,5х25 Michelin |
| Тормозная система: | |
| - главные тормоза |
гидравлические REXROTH, многоплиточные "мокрые" |
| -аварийно-стояночный (НАР) | гидравлический, Wabco |
| Система поворота | Danfoss |
| Кабина | конструкция замкнутая (капсула) |
| Рабочая система | |
| - ковш 3,5 м3 с выдвижной преградой | сталь раб. элементов Hardox 500 |
| - стабилизатор стрелы | REXROTH |
| Электрическая система | 24В
|
| Смазка - сентральная система смазки |
VOGEL или LINCOLN (с электронасосом) |
| Дополнительное оборудование |
дорожные знаки + стойка, огнетушитель, клины |
Существует возможность применения узлов (проверенных в эксплуатационных условиях) других производителей согласно желанию заказчика.
