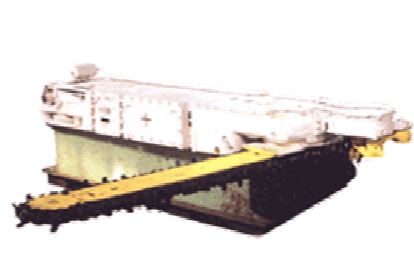

Врубовая машина "Урал-ЗЗМ"
Врубовая машина "Урал-ЗЗМ"
Врубовая машина предназначена для механизированной подрубки угольных и сланцевых пластов, мощностью не менее 0,6м при сопротивляемости угля и сланцев резанию до 360 кН/м2 (360 кгс/см2) с углом падения до 20° в соответствии с "Правилами безопасности в угольных и сланцевых шахтах".Машина изготавливается в климатическом исполнении У - для районов с умеренным климатом.Машины выпускаются на рабочее напряжение 660В и 380В по заказу потребителя.
Технические характеристики
Наименование характеристики | Значение |
Скорость подачи, м/с: |
|
- рабочая | 0,047 |
- маневровая | 0,135 |
Усиление подачи, кН: |
|
- рабочее | до 120 |
- маневровое | 45-56 |
Скорость движения режущей цепи, м/с: |
|
- рабочая | 2,96 |
- вспомогательная | 1,59 |
Габаритные размеры, мм: |
|
- ширина | 720 |
- высота | 400 |
- длина (в рабочем положении) | 4300 |
Мощность двигателя, кВт | 75 |
Напряжение питающей сети, В | 380, 660 |
Масса, кг | не более 4400 |
Тип режущей цепи, мм | Штампованная беспланочная уравновешенная, девятилинейная |
Шаг цепи, мм | 16 |
Разрывное усилие цепи, кН | 650 |
Высота врубовой цели, мм | 140 |
Длина режущего органа, м | 1,6; 1,8; 2,0; 2,2 |
Режущая часть |
|
- число скоростей |
2 |
- тип насоса гидропривода | однопоршневой |
- тип гидродвигателя заводки бара | силовой гидроцилиндр двухстороннего действия |
