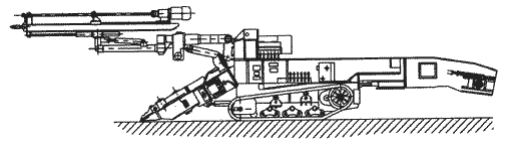

Машины погрузочные 1ПНБ2Б, 1ПНБ2У
Машины погрузочные 1ПНБ2У предназначены для поргузки горной массы, разрыхленной буровзрывным или иным способом, при проходке горизонтальных и наклонных (до 18°) выработок.Машины буропогрузочные 1ПНБ2Б, предназначены для бурения шпуров и погрузки взорванной горной массы при буровзрывном способе ведения горных работ в гризонтальных и наклонных (до 10°) выработок.Машина 1ПНБ2У комплектуется предохранительной лебедкой. Допускается поставка машины 1ПНБ2У без предохранительной лебедки по согласованию с потребителем.Благодаря наличию двух скоростей передвижения погрузочные машины имеют возможность получать большое напорное усилие на погружаемую массу при рабочем ходе (погрузке) и быстро перемещаться при маневрировании.Машины могут применятся в шахтах, опасных по газу и пыли. Применение машин в шахтах, опасных по газу и пыли.Применение машин в забоях шахт, опасных по внезапным выбросам угля, породы и газа, запрещается.
Наименование характеристики | 1ПНБ2У
|
1ПНБ2Б
|
Техническая производительность по погрузке, м3/мин с углом наклона выработки: |
||
- от 0° до 10° | 2,2 | 2.2 |
- от 10° до 18° | 1,25 | - |
Коэффициент крепости горной породы по Протодъяконову, ед. не более | 6 | |
Максимальный размер кусков погружаемой горной породы, мм | 400 | |
Насыпная плотность, т/м3, не более | 1,0 | |
Удельное давление гусениц на грунт, МПа, не более | 0,0бб | 0,078 |
Габаритные размеры, мм не более: |
||
- ширина | 1800 | 1800 |
- длина | 7280 | 7280 |
- высота в транспортном положении | 1350 | 2000 |
Тип привода | электрический | |
Суммарная мощность двигателей, кВт | 33,5 | 44,5 |
Напряжение питающей сети, В | 380 или бб0 | |
Масса, кг, не более | 7500 | 9000 |
Масса комплекта поставки, кг, не более | 12400 | 10000 |
Нагребающая часть: |
||
- рабочий орган | нагребающие лапы | |
- ширина захвата, мм, не облее | 1800 | |
Ходовая часть: |
||
- тип | гусеничная | |
- ширина по гусеницам, мм | 1390 | |
Рабочая скорость передвижения машины, м/с, не более | 0,17 | |
Угол поворота в горизонтальной плоскости от оси машины, град.: |
||
- не более | ±40
|
|
- не менее | ±30 | |
Наибольшая высота конца стрелы над почвой, мм | 2030 | |
Наибольшая высота бурения, м | - | 3,5 |
Максимальный ход подачи бурильной головки, м | - | 2,5 |
Диаметр буримых шпуров, мм | - | 420 |
