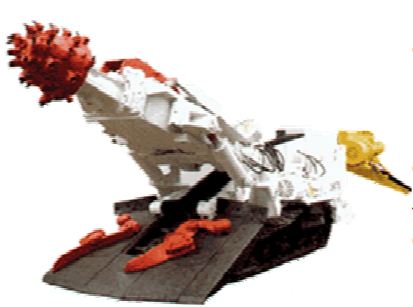

Комбайн проходческий 1ГПКС

Является более совершенной моделью известного в России и за ее пределами горнопроходче-ского комбайна ГПКС.Комбайн 1ГПКС предназначен для механизации отбойки и погрузки горной массы при проведении горизонтальных и наклонных горных выработок любой формы сечения (кроме круглой).Стреловидный исполнительный орган комбайна имеющий в основной модели продольно-осевую коронку может, по желанию ^потребителя, поставляться с поперечно-осевыми барабанами. Установленные на режущих коронках (барабанах) ступенчатые резцы обладают высокой стойко-стью, что позволяет эффективно разрушать горные породы прочностью до 70 МПа (f=5).Применение на исполнительном органе системы подачи воды в зону разрушения в сочетании с внешним орошением значительно снижает уровень запыленности и обеспечивает защиту от фрикционного искрения, что улучшает условия труда и повышает безопасность на рабочем месте машиниста.Усовершенствованный погрузочный орган комбайна 1ГПКС имеет возможность производить погрузку отбитой горной массы как лапами так и плоскими дисками имеющими форму трехлуче-вой звезды. Применение дисков в определенных условиях значительно повышает эксплуатационные качества комбайна.Стационарный конвейер расположенный на комбайне имеет исполнение с поворотной концевой секцией, что обеспечивает эффективную погрузку на любой забойный транспорт. Применение с комбайном модернизированного ленточного перегружателя мостового типа дает возможность проходить до 20 м выработки без дополнительного удлинения забойных конвейе-ров и не снижает маневренности комбайна.Гидросистема и электрооборудование обеспечивают надежность и простоту управления всеми операциями выполняемыми на комбайне.Использование на комбайне 1ГПКС дополнительного оборудования позволяет проходить гор-ные выработки с углами наклона от 25 градусов по падению до 20 градусов по восстанию, делая работу эффективной и безопасной.Ходовая часть комбайна имеет раздельный привод гусениц и управляется с гидравлического пульта, что в сочетании с балансирной подвеской обеспечивает комбайну высокую маневренность и удобство в управлении.Модернизированными проходческими комбайнами 1ГПКС выпущенными в период с 1997 по 2000 годы и эксплуатирующимися на шахтах России пройдено свыше 400 км горных выработок. Средние темпы проходки составили 135 погонных метров в месяц при максимальных до 800 м/месяц.По желанию потребителя завод готов внести изменения в конструкцию комбайна с целью более эффективного его использования в конкретных условиях.Приобретая проходческий комбайн 1ГПКС, вы приобретаете также надежного партнера в лице ОАО "Копейский машиностроительный завод", который за шестьдесят лет своего существования снискал у потребителей репутацию производителя надежной и эффективной проходческой техники.

Комбайн может иметь исполнения:

1ГПКС - комбайн базового исполнения для проведения выработок с углом наклона ±10°.

1ГПК-01 - комбайн базового исполнения, укомплектованный ленточным перегружателем.

1ГПК-02 - комбайн предназначенный для проведения выработок с углом наклона до +20° по восстанию.





Технические характеристики



Наименование характеристики	1ГПКС	1ГПКС-01	1ГПКС-02
Производительность, не менее:
- по углю и породе при Ссж< 20МПа, м3/мин;	1,42	1,42	1,42
- по породе при С'сж<70МПа, м3/мин.	0,23	0,23	0,23
Мощность электродвигателей установленных на комбайне, суммарная, кВт.	110	110	110
Мощность электродвигателя исполнительного органа, кВт: в длительном/часовом режиме	55/75	55/75	55/75
Размеры комбайна, мм:
- длина (без перегружателя);	10500	10500	10500
- ширина;	-		1600
- ширина по барабанам тягового предохранительного устройства;	1600	1600	2230
- высота (транспортная)	2100	2100	2100
Масса комбайна, т.	25	25	27
Масса перегружателя, т.		2,45
