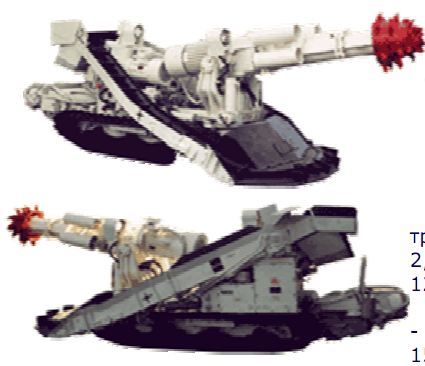

Комбайн проходческий 1ПКЗР
Комбайны проходческие 1ПКЗР, предназначены для отбойки и погрузки горной массы при проведении горизонтальных и наклонных (от 0 до плюс 10° и от 0 до минус 10°) горных выработок по углю, по углю с присечкой породы с пределом прочности при одноосном сжатии Ссж = 60 МПа и показателем абразивности до 12 мг по Л.И. Барону и А.В. Кузнецову.Применение комбайнов в шахтах, опасных по внезапным выбросам угля, породы и газа, запрещается.Комбайны могут проходить выработки прямоугольной, трапециевидной или арочной формы размерами 2,1 - З,2 м по высоте и 2,8-4,05 м по ширине нижнего основания, площадью сечения от 5,З до 12 м2.Комбайны 1ПКЗР изготавливаются в климатическом исполнении У - для районов с умеренным климатом категории размещения 5 по ГОСТ 15150.Комбайны оснащаются системой подвода воды к резцам коронки исполнительного органа для снижения пылеобразования и обеспечения взрывозащиты от фрикционного искрения. Комбайны выпускаются в исполнениях:
- с взрывозащитным орошением - для шахт, опасных по газу и пыли;
- с внешним орошением - для условий негазовых шахт (по заказу потребителей). Комбайны выпускаются на рабочее напряжение 660В с частотой тока 50Гц.
По специальному заказу комбайны могут быть изготовлены для работы с другим напряжением питанием
Технические характеристики
| Наименование характеристики | Норма |
|
Производительность, м3 не менее |
|
| - по углю | 1,18 |
| - по углю и породе с пределом прочности G=20 МПа | 0,7 |
| - по породе с пределом прочности G=60 МПа | 0,22 |
| Диапазон сечений выработок, обрабатываемых с одной установки комбайна, м2 | 5-15 |
|
Размахи стрелы, м, не менее |
|
| - по ширине | 4,05 |
| - по высоте | З,2 |
| Номинальная мощность электродвигателей, кВт, не менее | 82,5 |
|
Суммарная всех двигателей, установленных на комбайн |
|
| - исполнительного органа |
45
|
| - гусеничного хода | 15(2х7,5) |
| - станции насосной | 7,5 |
| - привода грузчика | 15 |
| Максимальное давление в гидросистеме, МПа | 10+°5
|
|
Размеры комбайна в транспортном положении, м, не более |
|
| - длина | 1,47
|
| - ширина по гусеницам ходовой части | 2,48 или 2,8З |
| - высота | 1,8 |
|
Масса, т, не более: |
|
| - комбайна | 1З
|
| - комплекта поставки | 14,5 |
