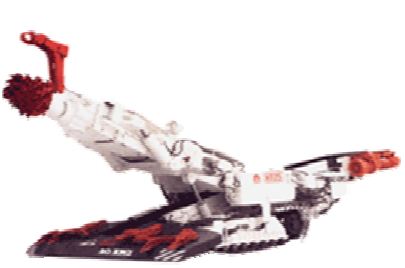

Комбайн проходческий КП25
Комбайн проходческий КП25 предназначен для механизации отбойки и погрузки горной массы при проведении горизонтальных и наклонных выработок ±12°.Усовершенствованный рабочий орган комбайна позволяет эффективно использовать мощность двухскоростного электродвигателя, а применение системы подачи воды в зону разрушения в сочетании с внешним орошением значительно снижает уровень запыленности в выработке улучшая условия труда на рабочем месте машиниста.Применение гидромоторов в качестве привода ходовой части и питателя обеспечивает удобство и безопасность в обслуживании и надежность.Гидросистема комбайна обеспечивает плавное регулирование скорости подачи исполнительного органа на забой за счет применения регулируемого насоса, а автономная насосная станция обеспечивает удобство обслуживания гидросистемы.Нагребающая часть питателя производит нагрузку горной массы в приемный желоб конвейера, который может осуществлять погрузку в любые шахтные средства.Крепеподъемник с блокирующим устройством делает работу по возведению крепи удобной и безопасной.Комбайн может демонтироваться на составляющие части, удобные для спуска в шахту и транспортирования по горным выработкам.
Технические характеристики
|
Техническая производительность: |
|
| - по углю, м3/мин (т/мин) | 2,4 |
| - по породе СТсж<100МПа, м3/мин | 0,2...0,3 |
| Удельное давление на почву, МПа | 0,12 |
|
Ходовая часть: |
|
| - привод |
гидравлический |
| - скорость передвижения, м3/мин | 6 |
| - тяговое усилие, т | 36 |
|
Исполнительный огран: |
|
| - скорость резания, м/с | 2 |
| - частота вращения коронки, мин-1 | 50 |
|
Гидросистема |
|
| - максимальное давление в гидросистеме, МПа |
16
|
| - рабочая жидкость | масло индустриальное секционные |
| - гидрораспределители | с ручным управлением |
|
Питатель |
|
| - привод | электрический
|
| - число качаний лап, мин-1 | 46 |
| - ширина питателя, мм минимальная | 2200 |
| - ширина питателя, мм максимальная | 3200 |
|
Система орошения |
|
| - рабочее давление, МПа | 1,5 |
| - максимальный расход, л/мин | 150 |
|
Конвейер |
|
| - скорость движения скребковой цепи, м/с | 1,0 |
| - ширина желоба, мм | 550 |
|
Конвейер |
|
| - скорость движения скребковой цепи, м/с | 1,0 |
| - ширина желоба, мм | 550 |
|
Электрооборудование |
|
| - напражение силовых цепей, В | 660
|
| - суммарная мощность электродвигателей, кВт | 216,5 |
| - мощность привода, кВт исполнительного органаФ | 196,5 |
| - питателя | 110/55 |
| - конвейера | 30 |
| - насосной станции | 55 |
| Масса комбайна, т не более | 40 |
