Самоходная анкерная машина SWKN-1/1H "KOT"

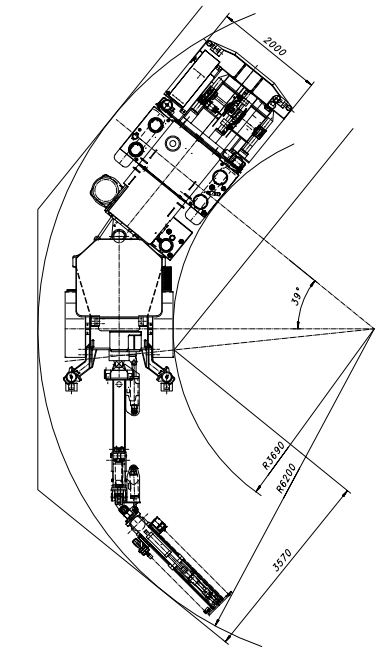

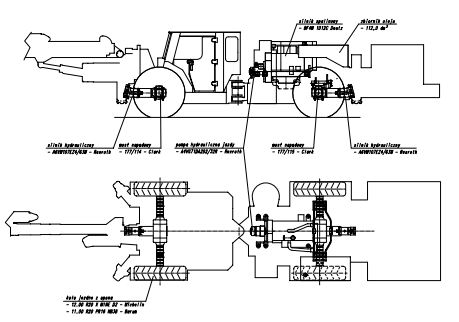

Самоходная анкерная машина SWKN-1/1H предназначена для застройки экспансивных анкеров и анкеров вклеиваных бурильно-анкерными башенками в горных выработках металлических руд и мнерального сурья, там где отсутствует метан.Большая маневренность стрелой машины и система управления поворотом дают возможность свободно проезжать перекрестки с внешним радиусом поворота ок. 6200 мм, для минимальной ширины штрека 3570 мм и высотой ниже 1950 мм.Устойчивость машины обеспечивает езду в выроботках с продольным (в направлении езды) наклоном до 15О и поперечном (в направлении перпендикулярном направлении езды) до 8О Машина состоит из тягача соединенного шарниром с рабочей частью. Рама тягача (новая конструкция - ZANAM) креплена с мостом при помощи люльки с наклоном ±70 . Между тягач и рабочую часть машины встроены два гидроцилиндры поворота машины. Система привода (на два мосты) состоит из: двигателя внутреннего сгорания, гидростатической системы передачи привода (насос - гидравлические двигатели крепленные с мостами) и "мокрых мостов". На тягаче застроены вспомагательные установки - водяной насос, наматыватель электрического провода, намватыватель водяного шланга итп. Рабочая часть состоит из стрелы, анкерной башенки и бурильного мрлотка с гидравлическим приводом. Башенки приспособлены для застройки анкеров длиной от 1,6 до 2,2м. Привод рабочей системы осуществляется шахтной электросетью 500 В. Машина имеет конструкцию защиты оператора перед обвалом скал, в полном диапазоне отвечающую нормам по горному делу (для динамической нагрузки энергией 60 кДж).

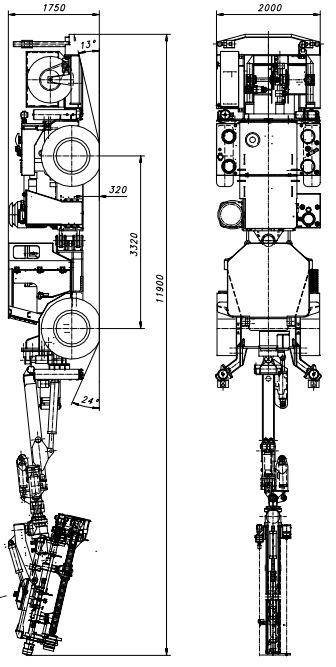

ГЛАВНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

КОМПЛЕКТАЦИЯ
