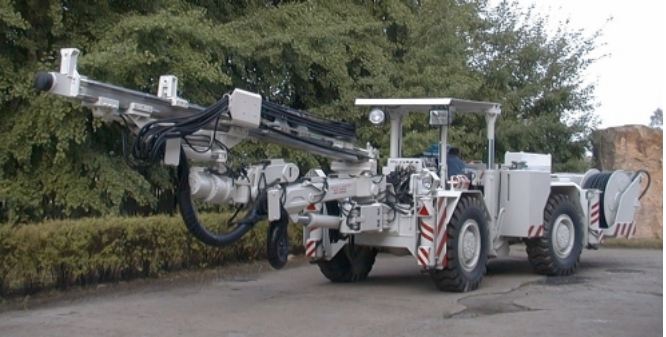

Самоходная бурильная машина SWW-1/1H "WIR"
ПРЕДНАЗНАЧЕНИЕ
Самоходная бурильная машина SWW-1/1H с коммерческим названием "WIR",
предназначена для бурения шпуровых отверстий в горных выработках металлических ру
д,
там где отсутствует метан.
Большая маневренность установки (система поворота обеспечивает поворот машины на
42О в обеи стороны), дает возможность свободно проезжать в штреках, пересекающихся под
углом 90О и мин. шириной 4100мм.
Устойчивость машины обеспечивает езду в выроботках с продольным (в направлении
езды) наклоном до 12О и поперечном (в направлении перпендикулярном направлении езды)
до 5О .
Рабочая часть машины, составленная из прямильной стрелы (закрепленной на платформе),
алюминевой бурильной рамы и гидравлическим бурильным молотком, дает возможность
бурить отверстия Ø45, Ø51, Ø64 и длиной 3200мм.
Машина имеет конструкцию защиты оператора перед обвалом скал, в полном диапазоне
отвечающую нормам по горному делу (для динамической нагрузки энергией 60 кДж).
Однопостная конструкция, применение наматывателей (элнктрического провода и
водяного шланга) и центральная система смазки значительно облегчают обслуживание
машины одним оператором.
ГЛАВНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| дизельный двигатель | 6CT 107-2/2 Ł2 |
| катализатор + глушитель | DC8DFQ + DC8SAM (DCL) |
| фильтр воздуха (с указателем) | ZN-130N/P (ZHS-Łódź) |
| коробка передач (с гидр. HAP) | SB-102-2B.HH-II |
| мосты (с "мокрыми" тормозами) | 479-32-0000 – платформа |
| 479-31-0000 – тягач | |
| шины | безкамерные или с камерой и шиной
14.00 24 20PR |
| тормозная система | гидравлическая REXROTH |
| система поворота | DANFOSS |
| Рабочая система | |
| прямильная стрела | ZANAM |
| бурильная рама | RA-HL3.3000.00 FUM Chocianów |
| бурильный молоток | COP 1238 ME ATLAS COPCO
или HL 510B Tamrok |
| пульт управления | 124.H45. ZANAM |
| управл. выключ атель контрактрон | WS-3/3 ZANAM |
| наматыватель электр. провода | ZANAM/CAVOTEC |
| электрический провод (5-жильный) | H07RN-F (3x25+25+25) 100 пм |
| наматыватель водяного шланга | 126.А.41.200.00 ZANAM |
| резервуар гидромасла (260 л) | ZANAM |
| распределители | PVG-32 Danfoss |
| компрессор (с эл.двигателем 5,5 кВт) | LE-55 ATLAS COPCO |
| насос докомпресующий воду | CRN-4-80 GRUNDFOS |
| почвенные подпоры | GWP-2B или HPS/00 (4шт.) |
| центральная система смазки | VOGEL или Lincoln |
| смазочный аппарат | |
| система сигнализации утечки масла |
КОМПЛЕКТАЦИЯ – II исполнение
| дизельный двигатель | 6CT 107-2/2 Ł2
(WSW "ANDORIA" S.A. Andrychów) |
| катализатор + глушитель | 8SX + 8SS (CEPL) |
| фильтр воздуха (с указателем) | FNZ-1200W (WF PZL-Sędziszów) |
| коробка передач (с гидр. HAP) | NSA.00.000.00 |
| мосты (с "мокрыми" тормозами) | 479-32-0000 – платформа |
| 479-31-0000 – тягач | |
| шины | безкамерные или с камерой и шиной
14.00 24 20PR |
| тормозная система | гидравлическая REXROTH |
| система поворота | DANFOSS |
| Рабочая система | |
| прямильная стрела | ZANAM |
| бурильная рама | RA-HL3.3000.00 FUM Chocianów |
| бурильный молоток | COP 1238 ME ATLAS COPCO
или HL 510B Tamrok |
| пульт управления | 124.H45. ZANAM |
| управл. выключ атель контрактрон | WS-3/3 ZANAM |
| наматыватель электр. провода | ZANAM/CAVOTEC |
| электрический провод (5-жильный) | H07RN-F (3x25+25+25) 100 пм |
| наматыватель водяного шланга | 126.А.41.200.00 ZANAM |
| резервуар гидромасла (260 л) | ZANAM |
| распределители | PVG-32 Danfoss |
| компрессор (с эл.двигателем 5,5 кВт) | LE-55 ATLAS COPCO |
| насос докомпресующий воду | CRN-4-80 GRUNDFOS |
| почвенные подпоры | GWP-2B или HPS/00 (4шт.) |
| центральная система смазки | VOGEL или Lincoln |
| смазочный аппарат | |
| система сигнализации утечки масла |
Опционы исполнения
٧ бурильная рама 14'
٧ другие компрессоры: a) C1000; b) V1-13.7F/A
٧ cуществует возможность применения узлов (проверенных в эксплуатационных
условиях работы) других производителей согласно требованиям заказчика.
