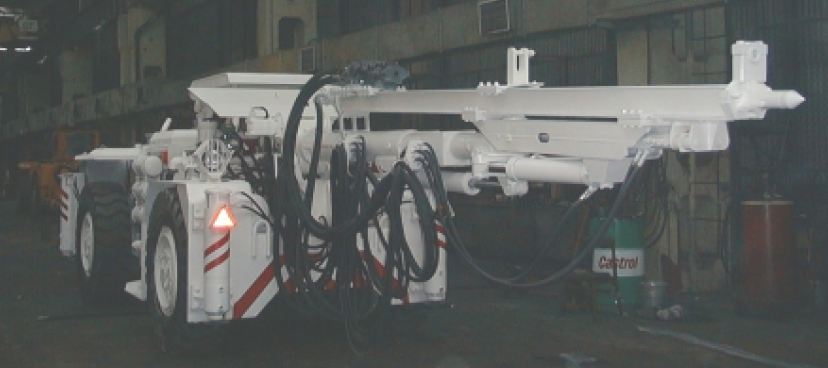

Самоходная бурильная машина SWW-1/1P
Самоходная бурильная машина SWW-1/1P
ПРЕДНАЗНАЧЕНИЕ
Самоходная бурильная машина SWW-1/1P предназначена для бурения шпуровых
отверстий длиной 3 200мм в горных выработках металлических руд. Рабочая система делает возможным бурение отверстий диаметром до Ø64 мм.
Рабочая часть машины составляется из стрелы закрепленной на платформе, бурильной рамы
и пневматического молотка бурильного молотка.
Большая маневренность стрелой машины и высота машины дают возможность свободнопроезжать под трубопроводами, а управление поворотом дает возможность проезжать по
перекресткам требующих внешнего радиуса поворота 7 250 мм.
ГЛАВНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| длина транспортная | 12250 mm |
| ширина | 2450 mm |
| высота | 2500 mm |
| межосевое расстояние | 3300 mm |
| колесная колея | 1800 mm |
| просвет | 330 mm |
| внутренний радиус поворота | 2800 mm |
| наружный радиус поворота | 7250 mm |
| угол поворота | 42° |
| эксплуатационная масса машины | 17200 kg |
| давление в шинах | |
| передних | 0,6 MPa |
| задних | 0,6 MPa |
| скорость езды (вперед и назад): | |
| I скорость | 0÷6 km/h |
| II скорость | 0÷12 km/h |
| III и IVскорость | заблокированые |
КОМПЛЕКТАЦИЯ
| дизельный двигатель | SW400/Ł2/7 WSW "Andoria" S.A. Andrychów |
| выхлопная система | катализатор SZOP + водяная промывка |
| гидродинамическая передача | ZM-130N/P ZHS Łódź |
| коробка передач | SB 102KP-E/BHiNO II Bumar-Mrągowo |
| приводной мост передний/задний | 479-31-0000 / 479-32-0000 FM Radomsko |
| приводные валы | 8 – holes Polmo Szczecin |
| гидростатическая система поворота | Danfoss |
| шины | 14.0 x 24 S29 tube |
| тормозная система | двухконтурная гидравлическая с
пневмоусилением, главные тормоза многоплиточные, с системой привода аварийно-стояночного тормоза HAP |
| Рабочая система | |
| стрела | WTH5-1500 |
| бурильная рама | RP.1 |
| бурильный молоток | WUP-70 |
| сливные фильтры гидравлического масла | FD1-10-200 (2 pcs.) WF "PZL – Sędziszów" |
| почвенные подпоры (4шт.) | GWP-2B ZANAM |
| распределители Danfoss | PVG-32 (6-sections - pc 1)
(8-sections - pc. 1) |
| Дополнительное оборудование | |
| ٧ Колесные клины и их захваты | |
| ٧ Захват огнетушителя | |
| ٧ Огнетушитель мин. 6 кг (2 шт.) |
