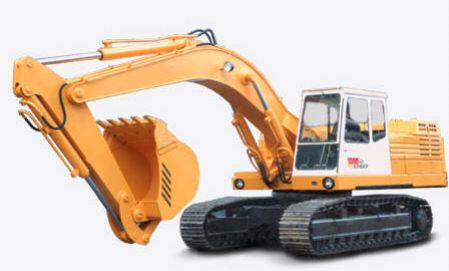

ЭКСКАВАТОР Э0-4225А-07

ЭКСКАВАТОР Э0-4225А-07


Технические характеристики


Масса 26,45 т
Двигатель ЯМЭ-238ГМ2 дизельный
Мощность двигателя, кВт (л.с.) 125(170)
Вместимость ковша, м3 (СЕСЕ) 0,6 _ 1,42
Номинальное напряжение в осветительной сети (постоянный ток), В 24
Гидравлическая система
Гидронасос 333.4.112
Наибольшее давление в гидросистеме, Мпа (кгс/см2):

привода рабочего оборудования 28(280)
привода хода 25(250)
привода платформы 22(220)
Максимальный расход рабочей жидкости, л/мин 2*200
Ходовая тележка и механизм поворота

Наибольшее тяговое усилие на гусеницах, кН (тс) 210(21,0)
Скорость передвижения, км/ч I (II) 1,7(4,2)
Угловая скорость поворотной платформы, об/мин (рад/с) 9,1(0,95)
Наибольший преодолеваемый уклон сухого пути, град 35
Удельное давление на грунт

(с шириной гусеницы 600мм/750мм/900мм), кг/см 0,55/°,444/°,38
Габаритные размеры в транспортном положении:
База гусеничного ходового устройства, м 3,7
Длина гусеничного ходового устройства, м 4,56
Просвет под поворотной платформой, м 1,1
Радиус вращения хвостовой части платформы, м 3,28
Длина в транспортном положении, м 10,25
Ширина поворотной платформы, м 3,0
Высота до крыши кабины, м 3,0
Колея гусеничного ходового устройства, м 2,4
Высота в транспортном положении, м 3,3
Просвет под ходовой рамой, м 0,46
Высота гусеницы, м 0,99
Ширина гусеничного ходового устройства (с шириной гусеницы 600мм/750мм/900мм), м 3,00/3,15/3,60
Рабочая зона
Наибольший радиус копания на уровне стоянки 2,9 м 4,36 м
Наибольшая кинематическая глубина копания 9,3 м 10,3 м
Максимальная высота копания 6,0 м 7,3 м
Наибольшая высота выгрузки 7,7 м 7,0 м
