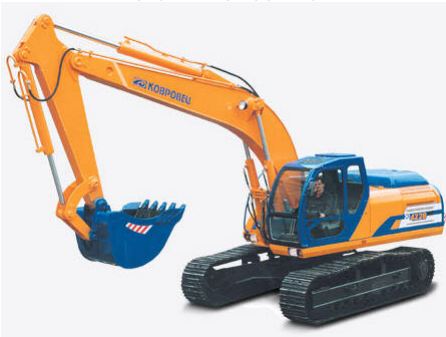

ЭКСКАВАТОР ЭО-4228

ЭКСКАВАТОР ЭО-4228


Технические характеристики


Двигатель
Двигатель дизельный шестицилиндровый, четырехтактный, с газотурбинным наддувом
Модель ЯМЗ-236-Н
Мощность, квт/л.с. 169/230
Минимальный удельный расход топлива, г/квт.ч (г/л.с.ч.) 206 (152)
Рабочие параметры
Вместимость ковша по СЕСЕ, м3 1,25
Усилие на режущей кромке ковша, т
при копании ковшом 18
при копании рукоятью 12
Наибольшая кинематическая глубина копания, м 6,5
Наибольший радиус копания на уровне стоянки, м 10,25
Наибольшая высота выгрузки, м 6,95
Радиус вращения хвостовой части платформы, м 3,1
Ходовая тележка и механизм поворота
Наибольшее тяговое усилие, кН (тс) 240 (24)
Скорость передвижения, км/ч: первая 1,63
вторая 4,42
Угловая скорость поворотной платформы, об/мин 11,0
Наибольший преодолеваемый уклон твердого сухого пути, град 37
Электрооборудование
Номинальное напряжение в сети (постоянный ток), В 24
Гидравлическая система
Максимальное давление в гидросистеме, Мпа (кгс/см2):
привода рабочего оборудования 28 (280)
привода хода 28 (280)
привода платформы 28 (280)
Максимальный расход рабочей жидкости, л/мин 2х230
Габаритные размеры
База гусеничного ходового устройства, м 3,7
Длина гусеничного ходового устройства, м 4,64
Просвет под поворотной платформой, м 1,13
Ширина поворотной платформы, м 2,5
Длина в транспортном положении, м 10,47
Просвет под ходовой рамой, м 0,47
Высота в транспортном положении, м 3,4
Ширина гусеничного ходового устройства, м

с шириной гусеницы 600 мм 3,15
с шириной гусеницы 750 мм 3,3
с шириной гусеницы 900 мм 3,45
